CH5 - Back Propagation

이전 챕터에서는 numerical differentiation을 이용해 gradient를 구했다.

다만, 이 구현방법 때문에 학습 시간이 매우 오래걸렸다.



따라서 이번 챕터에서는 gradient를 효율적으로 계산하기 위해 backpropagation을 알아볼 것이다!



---

5.1 계산 그래프 Computational Graph



- directed graph 이므로 방향(direction)을 가진다.

- 계산 과정을 그래프로 표현한 것. 그래프이므로 Node와 Edge를 가진다.



- 계산 그래프에서 계산을 진행해 답을 도출하는 단계를 순전파(Forward Propagation),

그 반대 방향으로 전파하는 것을 역전파(Back Propagation)이라고 한다.



- 계산 그래프의 가장 중요한 특징은 국소적 계산을 전파해 최종 결과를 얻는다는 것이다.

이를 통해 복잡한 계산도 각 단계에 집중하여 계산이 가능하다.





 이 단원에서 계산 그래프를 사용하는 이유 ?

Back propagation, 즉 역전파와 chain rule(연쇄 법칙)을 사용해서 미분값을 효율적으로 계산하기 위해!



---



5.2.1 Computational graph의 Back propagation



각 단계에서 국소적 미분을 곱한다.



미분 값을 생각해 봤을 때,

- 덧셈 노드의 경우 미분 값이 1 이므로 역방향 입력 신호를 그대로 전달한다.

- 곱셈 노드의 경우 곱해진 값이 필요하다.(순방향 입력 신호의 값)



---

5.4 단순한 Layer 구현하기

class MulLayer:
	def __init__(self):
    	self.x = None
        self.y = None
    def forward(self, x, y):
    	self.x = x
        self.y = y
        out = x * y
        return out
    def backward(self, bin):
    	dx = bin * self.y
        dy = bin * self.x
        return dx, dy

class AddLayer:
	def __init__(self):
    	pass
    def forward(self, x, y):
    	out = x + y
        return out
    def backward(self, bin):
    	dx = bin * 1
        dy = bin * 1
        return dx, dy


#적용 예시
x = 100
y = 2
z = 1.1
mul_Layer1 = MulLayer()
mul_Layer2 = MulLayer()

out1 = mul_Layer1.forward(x, y)
out2 = mul_Layer2.forward(out1, z) # 220

#back propagation
db = 1
dout1, dz = mul_Layer2.backward(1)
dx, dy = mul_Layer1.backward(dout1)

print(dx, dy, dz) #2.2, 110, 200





---



5.5 활성화 함수 Layer 구현하기



5.5.1 ReLU layer



ReLU 함수의 미분



즉, forward propagation 신호의 값이 양수일 때만 역방향에서 하류로 신호를 보낸다.



class Relu:
	def __init__(self):
    	self.mask = None
    def forward(self, x):
    	self.mask = (x <=0)
        out = x.copy()
        out[self.mask] = 0
        return out

    def backward(self, bin):
    	din[self.mask] = 0 #음수인 친구들은 값을 0으로 만들어 버림
        dx = bin
        return dx



---



5.5.2 Sigmoid layer



시그모이드 함수의 역전파



y에 대한 식으로만 정리하면 y(1-y)로도 표현 가능하다.

즉 , forward propagation의 output만으로도 backward 값을 계산 가능하다.



class Sigmoid:
	def __init__(self):
    	self.out = None
    def forward(self, x):
    	out = 1 / (1+np.exp(-x))
        self.out = out
        return out
    def backward(self, bin):
    	dx = bin * (1.0 - self.out) * self.out
        return dx





---

5.6.1 Affine Layer

신경망의 forward propagation에서 수행하는 행렬의 곱을, 기하학에서는 affine transformation 이라 칭한다.

* affine transform이란, 점, 직선, 평면을 보존하는 linear mapping으로 대표적으로 확대, 축소, 회전 등이 존재한다.

선형변환에 이동 벡터가 합쳐진 형태라고 생각하면 될 듯 하다.



forward propagation에서의 편미분 정리

편미분 shape의 이해를 돕기 위한 식



affine layer back propagation 정리 (데이터가 1개인 경우)

데이터가 1개일 때 총 과정을 그림으로 정리하면 다음과 같다.



이 게시물의 위에 설명한 것 처럼 여기서 add 노드는 다음 계층으로 그대로 흘려보내고,

X와 W에서 propagation되는 부분만 주의 깊게 살펴보면 될 것 같다.

또한, 여기서 형상 표시는 무시하는 것이 좋을 것 같다.. 벡터의 경우 --> X의 경우는 (1,2), Y는 (1,3) 으로 생각하면 이해가 쉬울 것 같다.



---



5.6.2 Batch Affine Layer



여기에서는 또 잘 표기 되어있다^^...데이터가 N개인 경우!



여기서 주의할 점은, dB의 경우 shape가 (1,3)이 된다! :0

따라서 np.sum(dY, axis = 0)과 같이 dY에서 세로 방향으로 합해서 구한다.



class Affine:
	def __init__(self, W, b):
    	self.W = W
        self.b = b
        self.x = None
        self.dW = None
        self.db = None

    def forward(self, x):
    	self.x = x
        out = np.dot(x, self.W) + self.b
        return out

    def backward(self, bin):
    	dx = np.dot(bin, self.W.T)
        self.dW = np.dot(self.x.T, bin)
		self.db = np.sum(bin, axis=0)
        return dx





---



5.6.3 Softmax-with-Loss Layer

이전에 보았듯이 Softmax 함수는 출력을 정규화 시켜 확률처럼 만든다.



신경망은 크게 학습(Training)과 추론(Inference) 두 가지 일을 하는데,

그냥 가장 큰 출력 값을 알면 추론이 가능하기 때문에 추론에서는 Softmax layer가 필요하지 않다.

반면에 학습의 경우 Softmax layer가 필요하다.



이 챕터에서는 손실 함수 (Cross-Entropy)까지 포함해 softmax-with-loss layer를 구현한다.

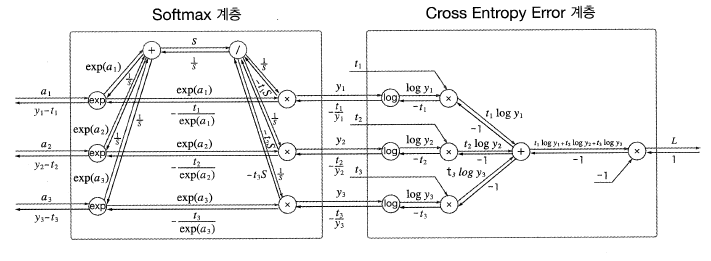

softmax-with-loss layer의 computational graph



이 Layer의 역전파는 y-t, 즉 출력 값과 레이블의 차이로 말끔히 떨어진다.

따라서 레이블과의 오차가 크면 이전 계층으로 큰 역전파를 보내고, 반대의 경우 작은 역전파를 보낸다 :)

*마찬가지로 항등 함수 - SSE(오차 제곱합)을 회귀의 출력층에서 사용할 때에도 역전파가 y-t로 말끔히 떨어진다.



class SoftmaxWithLoss:
	def __init__(self):
    	self.loss = None
        self.y = None
        self.t = None

    def forward(self, x, t):
    	self.t = t
        self.y = softmax(x)
        self.loss = cross_entropy_error(self.y, self.t)
        return self.loss

    def backward(self, din=1):
    	batch_size = self.t.shape[0]
        dx = (self.y - self.t) / batch_size #데이터 1개당 오차를 앞으로 전달
        return dx



---



5.7 Back Propagation 구현하기



신경망 학습의 단계

1. Mini Batch



훈련 데이터중 일부를 랜덤으로 선별해, 이 미니 배치의 손실함수를 줄이는 것을 목표로 한다.



2. Gradient 산출



손실함수 최소화를 위해 weight parameter의 gradient를 산출한다. --> 여기에서 back propagation을 이용함!



3. Parameter 갱신



gradient를 이용해 parameter를 갱신한다.



4. 1~3 반복



---



나머지 과정은 생략하고, 핵심 부분만 코드로 나타내면 다음과 같다.

이전에 구현했던 numerical_gradient 함수 대신 레이어를 이용해 아래 코드와 같은 gradient 함수를 구현할 수 있당~



  def gradient(self, x, t):
    #forward
    self.loss(x, t)

    #backward
    dout = 1
    dout = self.lastLayer.backward(dout)

    layers = list(self.layers.values())
    layers.reverse()
    for layer in layers:
      dout = layer.backward(dout)

    grads = {}
    grads['W1'] = self.layers['Affine1'].dW
    grads['b1'] = self.layers['Affine1'].db
    grads['W2'] = self.layers['Affine2'].dW
    grads['b2'] = self.layers['Affine2'].db

    return grads
