Mininet을 이용한 SDN 실습(WIP)

Mininet이란?

개인 컴퓨터에서 Virtual Openflow Network를 구성하여 테스트 할 수 있도록 하는 오픈소스 testbed 툴이다.



설치

필자는 Windows 10 환경에서 설치하였다.

먼저 Virtual Box와 Vagrant 설치가 필요하다.



Virtual Box

https://www.virtualbox.org/

Oracle VM VirtualBox

Virtual Box는 가상화 소프트웨어이다.



Vagrant

https://developer.hashicorp.com/vagrant

Vagrant | HashiCorp Developer

Vagrant는 가상 머신 개발 환경을 file(code)를 통해 손쉽게 관리 및 실행할 수 있도록 한다.





sudo mn --test pingall

위 커맨드는 test topology를 구성한 후, 모든 host에서 다른 host로 ping을 날린다.

작동이 잘 된다면 설치가 정상적으로 된 것이다.





기본 사용법

--topo option

가장 핵심 옵션. mininet 시작 시의 network topology를 정의한다.



1-1. Linear

linear,N,M은 N개의 스위치에 각 M개의 호스트가 연결된다.

sudo mn --topo linear,4

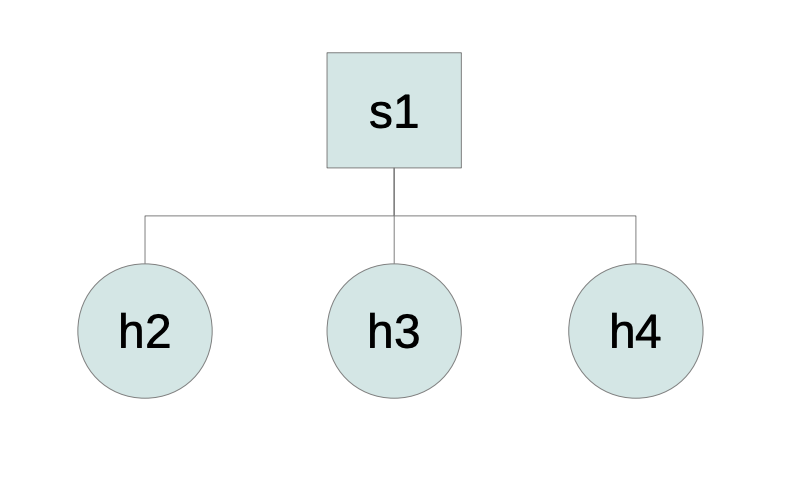

1-2. Single

N개의 호스트가 1개의 스위치에 연결된 형태이다.

sudo mn --topo single,3

1-3. Minimal

한 개의 스위치에 두개의 호스트가 연결된 형태의 옵션이다.



1-4. Tree

트리 형태로, depth와 각 child node의 개수를 설정할 수 있다.

sudo mn --topo tree,depth=2,fanout=2





Defining Custom Topology By Code

mininet은 python api를 제공하므로, python code를 통해 원하는 네트워크를 정의할 수 있다.



from mininet.topo import Topo
from mininet.net import Mininet
from mininet.util import dumpNodeConnections
from mininet.log import setLogLevel

class SingleSwitchTopo(Topo):
    "Single switch connected to n hosts."
    def build(self, n=2):
        switch = self.addSwitch('s1')
        # Python's range(N) generates 0..N-1
        for h in range(n):
            host = self.addHost('h%s' % (h + 1))
            self.addLink(host, switch)

def simpleTest():
    "Create and test a simple network"
    topo = SingleSwitchTopo(n=4)
    net = Mininet(topo)
    net.start()
    print( "Dumping host connections" )
    dumpNodeConnections(net.hosts)
    print( "Testing network connectivity" )
    net.pingAll()
    net.stop()

if __name__ == '__main__':
    # Tell mininet to print useful information
    setLogLevel('info')
    simpleTest()

위의 python code는 topology class의 build 함수를 override하여 topology의 특징을 구성한다.

실제 topology는 Mininet이 호출될 때 create된다.



element	description
topo	topology object
addHost	topology에 Host element를 추가할 때 사용하는 function
addSwitch	topology에 Switch element를 추가할 때 사용하는 function
addController	topology에 Controller element를 추가할 때 사용하는 function
addLink	topology에 Link element를 추가할 때 사용하는 function





일반적으로는 아래처럼 build가 아닌 __init__을 override 하여 작성한다.

class SingleSwitchTopo(Topo):
    "Single switch connected to n hosts."
    def __init__(self, n=2, **opts):
        # Initialize topology and default options
        Topo.__init__(self, **opts)
        switch = self.addSwitch('s1')
        # Python's range(N) generates 0..N-1
        for h in range(n):
            host = self.addHost('h%s' % (h + 1))
            self.addLink(host, switch)
